Как работает выключатель в вакуумной цепи?

Авыключатель вакуумного цепиявляется незаменимым распределительным устройством в системе питания. Он состоит в основном из трех частей: рама, потушительная камера дуги (то есть вакуумный пузырь) и механизма эксплуатации. Среди них проводящая цепь является основной частью автоматического выключателя, которая тщательно состоит из проводящих стержней на входе и выходе, изоляционных опор, проводящих зажимов, мягких соединений и вакуумных дуговых камер.

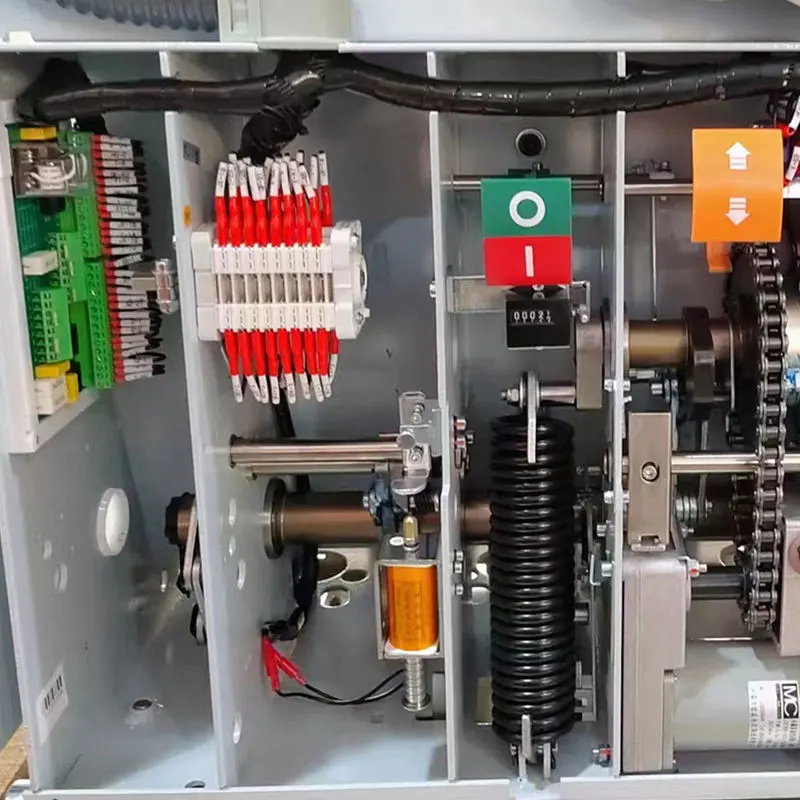

Операционный механизм отвечает за выполнение операций закрытия и открытия автоматического выключателя, включая закрывающие пружины, системы хранения энергии, выбросы перегрузки, открытие и закрытие катушек и другие компоненты. При работе механизм достигает точного управления током за счет хранения электрической энергии, электрического открытия и закрытия и ручных функций.

Когда ток достигает заранее определенного значения,выключатель вакуумного цепиБудет использовать текущие характеристики с нулевым пересечением в высокой вакуумной среде, чтобы погасить дугу посредством быстрой диффузии плазмы, эффективно отрезав ток. В середине он включает в себя несколько этапов, таких как хранение энергии и закрытие. Благодаря ряду точных механических действий обеспечивается стабильность и надежность автоматического выключателя.

Операция открытия заключается в том, что когда автоматический выключатель находится в замкнутом состоянии, получен сигнал открытия, и открывающее электромагнит начнет работать, в результате чего привлечение железного ядра. Это действие приведет к тому, что верхний стержень в первом выпуске перемещается вверх, что, в свою очередь, приводит к вращению вала поездки. Серия цепных реакций приведет к тому, что верхний стержень вверх и нажимает на согнутую пластину, заставляя его привести к тому, что половина вала начинает вращаться против часовой стрелки. По мере того, как половина вала и рычага -рокера разблокированы, первая пружина сразу же вступит в силу, натолкнувавтоматический выключательЧтобы завершить начало действия.
