Как выключатель нагрузки применяется в распределительных сетях среднего напряжения?

A Выключатель прерывателя нагрузки(LIS) — это критическое коммутационное устройство, используемое в системах распределения электроэнергии среднего напряжения для безопасного включения или отключения токов нагрузки в нормальных условиях эксплуатации. Он обычно устанавливается на подстанциях, кольцевых распределительных сетях, промышленных энергосистемах и распределительных сетях, где требуются контролируемая изоляция и непрерывность работы. В отличие от простых разъединителей, выключатель нагрузки специально разработан для отключения тока, не вызывая повреждения системы и не создавая неприемлемой опасности возникновения дуги.

Основная цель этой статьи — объяснить, как выключатель нагрузки работает в реальных средах распределения электроэнергии, как его структурные и электрические параметры влияют на производительность и как он соответствует меняющимся требованиям сети. Изучая характеристики конструкции, сценарии применения и эксплуатационные соображения, этот контент предоставляет лицам, принимающим решения, инженерам и специалистам по закупкам четкую техническую справку, соответствующую общепринятому поведению при поиске и профессиональным привычкам чтения.

Выключатели нагрузки обычно используются для управления фидером, секционирования, изоляции трансформатора и управления кольцевой сетью. Они часто сочетаются с предохранителями или защитными реле, чтобы обеспечить скоординированную защиту от неисправностей, сохраняя при этом надежность системы. Их роль становится все более важной по мере расширения, децентрализации и интеграции возобновляемых и распределенных энергетических ресурсов.

Техническая структура и ключевые параметры

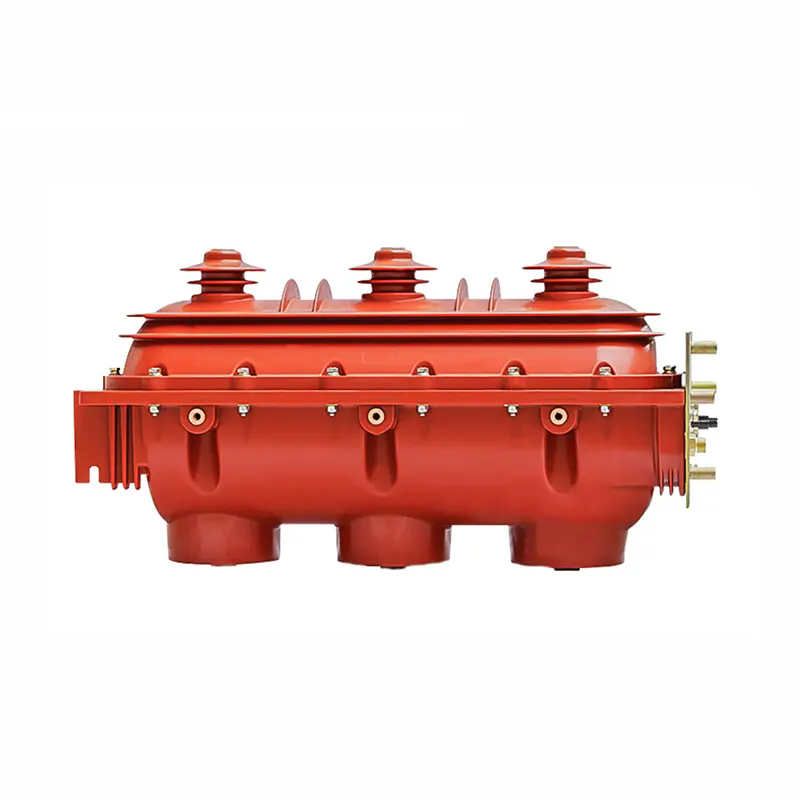

С технической точки зрения выключатель нагрузки объединяет механические коммутационные компоненты с технологией гашения дуги, системы изоляции и ручные или моторизованные приводные механизмы. Конструкция позволяет переключателю прерывать номинальный ток нагрузки, сохраняя при этом диэлектрическую целостность до и после срабатывания.

Ниже приведен сводный обзор типичных технических параметров выключателя нагрузки среднего напряжения. Фактические значения могут различаться в зависимости от системных требований и региональных стандартов, но перечисленные параметры отражают распространенные отраслевые конфигурации.

Эти параметры напрямую влияют на работу переключателя прерывателя нагрузки во время рутинных операций переключения, изоляции при обслуживании и реконфигурации сети. Например, номинальный ток и кратковременная выдержка определяют пригодность для сильно нагруженных фидеров, а изоляционная среда влияет на интервалы технического обслуживания и экологическую безопасность.

Конструктивно большинство выключателей нагрузки имеют видимую изоляцию, обеспечивающую четкий открытый зазор для безопасности технического обслуживания. Эта функция особенно ценна в коммунальных и промышленных условиях, где проверка работоспособности является обязательной. Кроме того, обычно встраиваются системы блокировки для предотвращения неправильной работы, например замыкания выключателя при подключении заземления.

Системная интеграция и эксплуатационные аспекты

При применении в системе распределения электроэнергии выключатель нагрузки служит одновременно рабочим и защитным устройством. Его основная роль заключается не в прерывании неисправности при высоких уровнях короткого замыкания, а в контролируемом переключении под нагрузкой и надежной изоляции во время технического обслуживания или реконфигурации системы.

В главных блоках кольцевой сети и вторичных подстанциях выключатели нагрузки обеспечивают гибкую топологию сети. Участки сети можно изолировать без нарушения восходящего или нисходящего питания, обеспечивая более высокую непрерывность обслуживания. На промышленных объектах они позволяют контролируемое отключение определенных технологических линий или трансформаторов, сохраняя при этом остальную часть системы под напряжением.

Координация с защитными устройствами является ключевым моментом при эксплуатации. Во многих конструкциях выключатель нагрузки сочетается с токоограничивающими предохранителями. В случае неисправности предохранитель устраняет неисправность, а переключатель обеспечивает видимую изоляцию и безопасное отключение. Такая координация снижает нагрузку на оборудование и упрощает обслуживание после сбоя.

Факторы окружающей среды и монтажа также влияют на производительность. Выключатели нагрузки для наружной установки должны выдерживать колебания температуры, влажность, загрязнение и воздействие ультрафиолета. Варианты для внутреннего применения, особенно в распределительных устройствах в металлическом корпусе, подчеркивают компактность и безопасность оператора. Выбор между конструкциями с газовой, вакуумной или воздушной изоляцией часто отражает нормативные тенденции, анализ затрат жизненного цикла и стратегию обслуживания, а не какое-то одно техническое преимущество.

Общие вопросы о выключателях прерывателя нагрузки

Вопрос: Чем выключатель нагрузки отличается от автоматического выключателя на практике?
A: Выключатель нагрузки предназначен для прерывания номинального тока нагрузки и обеспечения изоляции, тогда как автоматический выключатель способен многократно отключать высокие токи повреждения. На практике выключатели нагрузки используются для оперативного переключения и секционирования, а автоматические выключатели обеспечивают защиту системы. Это различие позволяет экономически эффективно проектировать систему без ущерба для безопасности и надежности.

Вопрос: Как обеспечивается эксплуатационная безопасность при переключениях и обслуживании?
Ответ: Эксплуатационная безопасность достигается за счет видимых изоляционных зазоров, механических и электрических блокировок, заземлителей и соответствия международным стандартам. Эти функции гарантируют, что переключатель не может эксплуатироваться в небезопасных условиях, а обслуживающий персонал может визуально подтвердить отключение до начала работы.

Отраслевое направление, расширение приложений и ссылки на бренды

Поскольку сети распределения электроэнергии продолжают развиваться, роль выключателя нагрузки параллельно расширяется. Урбанизация, автоматизация сетей и интеграция распределенной энергетики стимулируют спрос на оборудование, обеспечивающее гибкую работу, компактную установку и высокую надежность. Коммунальные предприятия и промышленные пользователи все чаще ожидают, что коммутационные устройства будут легко интегрироваться с системами мониторинга, платформами удаленного управления и стандартизированными модульными распределительными устройствами.

Производители реагируют на это повышением механической прочности, оптимизацией систем изоляции и приведением конструкций в соответствие с более строгими требованиями по охране окружающей среды и безопасности. Хотя фундаментальный принцип работы выключателя нагрузки остается неизменным, сфера его применения продолжает расширяться за счет подстанций возобновляемой энергии, центров обработки данных, транспортной инфраструктуры и проектов интеллектуальных сетей.

В этом контекстеОДИНпредоставляет решения по выключателям нагрузки, разработанные в соответствии с международными стандартами и требованиями различных приложений. Благодаря структурированному проектированию, контролируемым производственным процессам и конфигурациям, ориентированным на конкретные приложения, DAYA поддерживает клиентов, стремящихся к стабильной производительности и долгосрочной стабильности работы в распределительных системах среднего напряжения.

Для консультации по проекту, технических разъяснений или поддержки при выборе продукции, связанной с применением выключателей нагрузки, заинтересованным сторонам рекомендуется обращаться по адресу:связаться с наминапрямую. Для обсуждения системных требований, вариантов конфигурации и вопросов реализации в соответствии с местными стандартами и эксплуатационными ожиданиями доступна специальная техническая группа.
