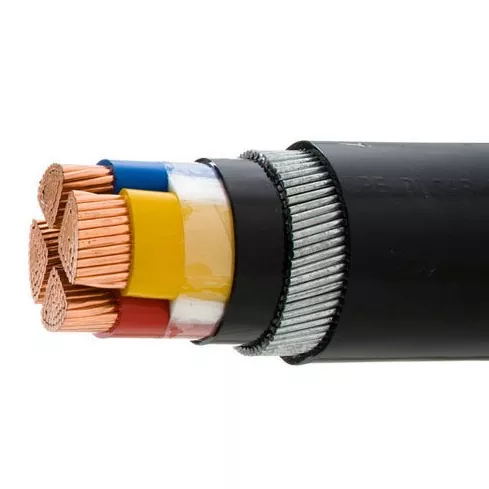

Этот вопрос возникает почти на каждом совещании по спецификациям кабелей. Краткий ответ: единого глобального определения не существует. Различные организации по стандартизации проводят черту в разных местах, и эта двусмысленность может вызвать настоящую головную боль во время реализации проекта.

Три стандарта, три разных ответа

Практический консенсус: ниже 2000 В — низкое напряжение, выше 35 кВ — высокое напряжение, а все, что между ними, — среднее напряжение. Серая зона находится между 1 кВ и 2 кВ, где классификация полностью зависит от того, какой стандарт регулирует ваш проект.

Реальный ответ: это зависит от того, где находится ваш проект

Для инженеров и отделов закупок академические дебаты имеют меньшее значение, чем знание какого стандарта применимо к вашей конкретной установке.

Проекты США (структура IEEE/NEC): Кабель среднего напряженияначинается с 2000 В. Наиболее распространенные номиналы кабелей, с которыми вы столкнетесь, — 5 кВ, 8 кВ, 15 кВ, 25 кВ и 35 кВ. Применительно к атомным электростанциям имейте в виду, что стандарт IEEE 1186-2025 теперь расширяет потолок среднего напряжения до 46 кВ.

Международные проекты (структура IEC): Среднее напряжение обычно начинается с 1 кВ. Стандартные номиналы включают 3,3 кВ, 6,6 кВ, 11 кВ, 22 кВ и 33 кВ. Например, австралийский стандарт AS/NZS 1429.1 охватывает кабели напряжением от 1,9/3,3 кВ до 19/33 кВ.

Проекты в области солнечной и возобновляемой энергетики. Напряжение в системе обычно составляет от 1 до 35 кВ. Двумя наиболее распространенными уровнями являются 15 кВ (соответствует сетевому соединению 12,47 кВ или 13,8 кВ) и 35 кВ (соответствует 34,5 кВ).

Три критических параметра, которые необходимо проверить

Номинальные напряжения кабеля обычно обозначаются как Uo/U, например 6,35/11 кВ. Вот что означает каждое число:

Не просто смотрите на «класс напряжения» кабеля и предполагайте, что он подходит. Сопоставьте Uo с фазным напряжением вашей системы, а U с линейным напряжением вашей системы. Ошибка является одной из наиболее частых причин преждевременного выхода кабеля из строя.

Экранированный или неэкранированный: когда это обязательно?

Еще один вопрос, который следует внимательно: при каком напряжении мне нужен экранированный кабель?

Для любого кабеля, работающего с напряжением выше 5 кВ, экранирование не является обязательным. Металлический экран выравнивает напряженность электрического поля, пропускает ток повреждения и защищает от электромагнитных помех. IEEE 1816-2024 посвятил целый стандарт правильному заделке и сращиванию экранированных кабелей напряжением от 2,5 до 46 кВ, подчеркивая, что качество изготовления заделок часто более важно, чем сам кабель.

Краткое руководство по принятию решений

Итог

Кабель среднего напряженияначинается где-то между 1 и 2,5 кВ, в зависимости от того, какому стандарту соответствует ваш проект. Для проектов в США практический ответ — 2000 В. Для проектов, регулируемых IEC, оно составляет 1 кВ.

Что важнее порогового значения, так это следующее: поймите фактические значения Uo/U вашей системы, подтвердите требования к экранированию и уделите качеству изготовления оконечной заделки столько же внимания, сколько и спецификации кабеля. Самый дорогой кабель в мире преждевременно выйдет из строя, если соединение будет сделано плохо.
