Трансформатор сухого типа: что следует знать перед его выбором?

● 2026-07-31 ● - ● Оставьте мне сообщение

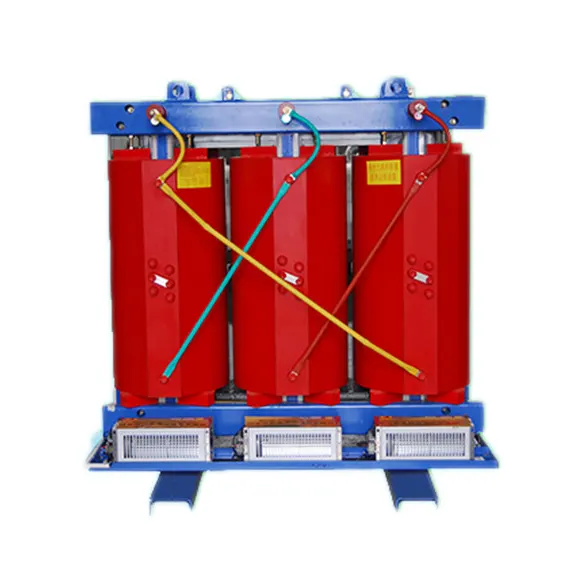

1. Что такое трансформатор сухого типа?

А трансформатор сухого типа представляет собой статическое электрическое устройство, которое передает энергию посредством электромагнитной индукции без использования жидкости (масла) для изоляции или охлаждения. Вместо этого его сердечник и обмотки заключены в твердые изолирующие материалы, такие как эпоксидная или полиэфирная смола, а тепло рассеивается за счет естественной или принудительной циркуляции воздуха.

Такая конструкция полностью исключает риск утечек масла и пожаров, что делает трансформаторы сухого типа предпочтительным выбором для установки внутри помещений, в густонаселенных зданиях и в экологически чувствительных зонах.

2. Ключевые преимущества и типичные области применения

Преимущество	Объяснение
Пожарная безопасность	Отсутствие легковоспламеняющихся жидкостей – риск пожара значительно снижается. Даже в условиях неисправности материалы самозатухают.
Экологичность	Никаких разливов нефти, никакого загрязнения почвы и грунтовых вод. Нет необходимости в ямах для хранения масла.
Низкие эксплуатационные расходы	Никакой проверки масла, фильтрации или замены. Обычная работа заключается в основном в очистке и визуальном осмотре. Сообщается, что экономия затрат на техническое обслуживание достигает 40%.
Гибкая установка	Компактная площадь позволяет устанавливать вблизи центров нагрузки (например, подвалов, полов) – снижает затраты на кабели и потери в линиях.

Общие приложения:

Больницы, центры обработки данных, высотные здания
Промышленные предприятия (химическая, текстильная, горнодобывающая промышленность)
Системы возобновляемой энергии (береговой ветер, солнечная энергия)
Морские и морские платформы (с подходящими ограждениями)
Ограничения, которые следует учитывать:
Более высокая первоначальная стоимость, чем у масляных трансформаторов.
Более низкая эффективность рассеивания тепла – обычно ограничивается номиналами ниже ~ 2000 кВА в стандартных конструкциях.
В некоторых случаях немного более высокий слышимый шум

3. Два основных типа: VPI и литая катушка.

Тип	Процесс	Характеристики	Лучше всего подходит для
VPI (вакуумная пропитка под давлением)	Обмотки пропитываются лаком или смолой под вакуумом и давлением, а затем отверждаются.	Экономичность, хорошая диэлектрическая прочность, универсальный дизайн.	Стандартные промышленные и коммерческие здания; общего назначения для внутреннего использования.
Литая катушка	Обмотки полностью герметизированы эпоксидной смолой в форме, образуя прочный блок.	Высочайшая защита от влаги, пыли, солевых брызг и химикатов. Отличная механическая прочность и устойчивость к короткому замыканию.	Суровые условия: море, туннели, морские суда, химические заводы, сталелитейные заводы.

Совет по выбору: если на вашем объекте высокая влажность, агрессивные газы или частые промывки, выбирайте литой змеевик. Для чистых и сухих помещений VPI обеспечивает наилучшее соотношение цены и качества.

4. Ключевые параметры выбора

Получите это правильно, прежде чем выбирать трансформатор.

Параметр	Что это значит	Практические советы
Номинальная мощность (кВА)	Максимальная полная мощность, которую может обеспечить трансформатор.	Добавьте 20–25 % запаса на будущий рост нагрузки. Распространенные типоразмеры: 100, 250, 500, 1000, 2000 кВА.
Номинальные напряжения	Первичное (ВН) и вторичное (НН) напряжения.	Сопоставьте требования к сети и нагрузке (например, 10 кВ / 0,4 кВ). Проверьте диапазон устройства РПН на предмет колебаний напряжения.
Класс изоляции	Определяет максимально допустимое повышение температуры.	Класс F (155°C) и класс H (180°C) являются наиболее распространенными. Используйте класс H при высоких температурах окружающей среды или частых перегрузках.
Защита от проникновения (IP)	Пыле- и водонепроницаемость.	IP20 – стандартное для внутреннего применения. IP23 или выше – на открытом воздухе, полуоткрытом помещении или в местах с капающей водой/легкими брызгами.
Метод охлаждения	AN = самоохлаждаемый (естественный воздух); AF = принудительная вентиляция (вентиляторы).	AF значительно увеличивает выходную мощность. Убедитесь, что воздухозаборники/выпуски воздуха никогда не блокируются.
Импедансное напряжение (Z%)	Влияет на регулирование тока короткого замыкания и напряжения.	Стандартные значения соответствуют устройствам защиты. Проконсультируйтесь с разработчиком вашей системы по поводу соответствия.

5. Основы установки и ввода в эксплуатацию

Хороший трансформатор может преждевременно выйти из строя, если его установить небрежно. Следуйте этим критическим моментам.

Расположение и разрешение

Устанавливайте в сухом, хорошо проветриваемом помещении, где нет агрессивных газов, капель воды и риска затопления.
Обеспечьте свободное пространство вокруг шкафа не менее 12–18 дюймов (30–45 см) для циркуляции воздуха.

Фундамент и монтаж

Установите на ровную, виброустойчивую подставку, способную выдержать полный вес.
Если возможен резонанс пола, используйте антивибрационные прокладки.

Электрические соединения – что нужно делать

Используйте гибкие медные/алюминиевые перемычки к клеммам – это предотвращает механическое воздействие на втулки.
Затяните все болтовые соединения с моментами затяжки, указанными в руководстве. Чрезмерная затяжка может повредить резьбу; недостаточная затяжка приводит к появлению горячих точек.
Заземление: Надежно подсоедините корпус и нейтральную точку к сети заземления станции.

Предпусковые проверки

Проверка сопротивления изоляции: используйте мегомметр (шкала 500 В или 1000 В). Минимально допустимое значение: 2 МОм на кВ номинального напряжения. Если ниже, просушите обмотки перед подачей питания.
Убедитесь, что все внутренние клеммы соответствуют схеме на паспортной табличке.
Перед вводом в эксплуатацию проверьте работу вентилятора и сигналы тревоги термостата/термистора.

6. Ежедневная эксплуатация и обслуживание – настоящая работа

Помните: низкие эксплуатационные расходы не означают отсутствие обслуживания. Небольшой уход во многом способствует продлению срока службы на 20–30 лет.

Уборка – приоритет №1

Накопление пыли — самый большой враг трансформаторов сухого типа. Он удерживает тепло, способствует частичному разряду и снижает электрическую прочность.

Производите чистку не реже одного раза в год – чаще в пыльных или промышленных помещениях.
Используйте пылесос с неметаллической насадкой или сухой сжатый воздух при давлении < 25 фунтов на квадратный дюйм (170 кПа) – никогда не используйте высокое давление, которое может повредить изоляцию или привести пыль глубже.

Визуальные и механические проверки (каждые 6–12 месяцев)

Что проверить	Что искать
Соединения	Изменение цвета, почернение или плавление – признаки перегрева.
Обмотки и сердечник	Трещины, следы или пылевые мостики на изоляционных поверхностях.
Уровень звука	Любое необычное гудение или потрескивание («шипение») может указывать на ослабление ламинирования или частичный разряд.
Вентиляторы и органы управления	Лопасти вентилятора чистые и свободно вращаются; Отображение температуры соответствует нагрузке.

Мониторинг изоляции

Записывайте значения сопротивления изоляции каждый год (или после капитальных работ).
Сравните с предыдущими показаниями: устойчивая тенденция к снижению является предупреждающим сигналом, даже если абсолютное значение все еще выше минимума.

7. Распространенные неисправности и практические способы их устранения.

Симптом	Наиболее вероятная причина	Немедленное действие
Сигнализация перегрева	Засорение пылью, отказ вентилятора или перегрузка	Очистите обмотки; проверить двигатель вентилятора; уменьшите нагрузку или улучшите вентиляцию.
Шум частичного разряда	Попадание влаги или загрязнение поверхности	Высушите (циркуляция теплого воздуха) и тщательно очистите.
Отключение по току	Внешняя неисправность или короткое замыкание внутренней обмотки.	Изолировать; выполнить испытания сопротивления обмотки и коэффициента витков. Проконсультируйтесь с производителем.
Несбалансированные напряжения	Ослабленное соединение или проблема с переключателем ответвлений	Проверьте все терминалы; проверьте и проверьте положение устройства РПН.

8. Краткий справочник – Контрольный список выбора

☐ Расчет нагрузки + запас 20‑25%
☐ Номинальное напряжение соответствует системе
☐ Класс изоляции – F или H, в зависимости от окружающей среды.
☐ Тип — VPI (чистый в помещении) или литой змеевик (жесткий)
☐ Степень защиты IP – IP20 (внутри) / IP23+ (снаружи/влажная среда)
☐ Охлаждение – естественное или с помощью вентилятора.
☐ Проверен зазор, вентиляция и нагрузка на пол.
☐ Значения заземления и крутящего момента задокументированы.

A трансформатор сухого типа— это инвестиции в безопасность, надежность и соблюдение экологических требований. Его успех в этой области зависит не столько от паспортной таблички, сколько от трех практических решений:

Выбирайте с реалистичной прибылью и защитой окружающей среды.
Устанавливайте с осторожностью: хорошие соединения и хороший воздух.
Поддерживайте с помощью регулярной очистки и мониторинга на основе тенденций.

Хорошо выполните эти три вещи, и ваш трансформатор сухого типа прослужит десятилетия безотказной работы.
